DX530LC-7M
-01.jpg)
-01.jpg)
-01.jpg)
型號:DX530LC-7M
引擎:SCANIA DC13
引擎馬力:394.2HP@1,800rpm (SAEJ1995)
操作重量:53,500 KG
加入詢問
引擎:SCANIA DC13
引擎馬力:394.2HP@1,800rpm (SAEJ1995)
操作重量:53,500 KG
產品規格
| 類別 | 項目 | 單位 |
|
| 引擎 | 型號 | SCANIA DC13 | |
| SAE額定飛輪馬力 | HP/rpm | 394.2HP @ 1,800 rpm (SAE J1995) | |
| 387.6HP @ 1,800 rpm (SAE J1349) | |||
| 最大扭力 | kgf.m/rpm | 1,930 Nm @ 1,400 rpm | |
| 排氣量 | cc | 12,700 | |
| 液壓系統 | 額定流量 | L/min | 2x390 |
| 工作性能 | 回轉速度 | rpm | 9 |
| 行走速度(高/低) | km/hr | 5.5 / 3.1 km/h | |
| 爬坡能力 | 度 | 70度 | |
| 最大牽引力 | ton.f | 37 | |
| 油箱容量 | 燃油箱 | L | 626 |
| 操作油箱 | L | 390 |

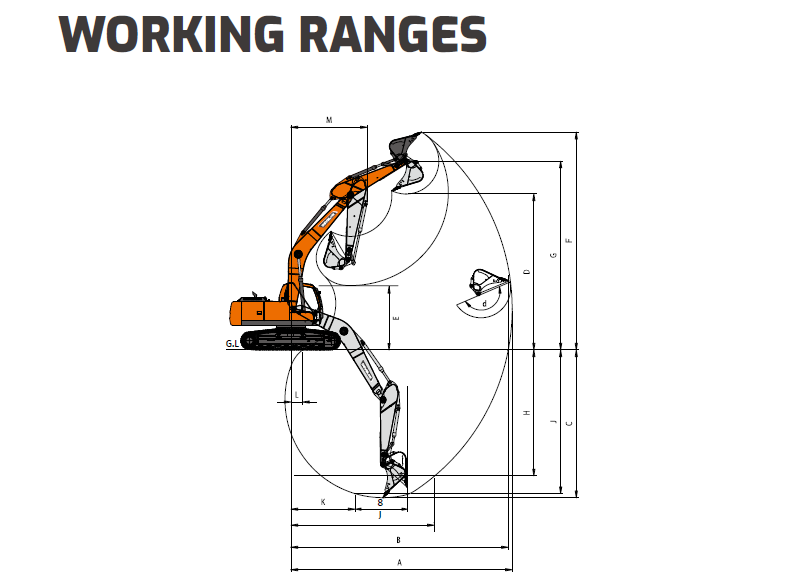

工作範圍
| 代號 | 工作範圍 | 單位 |
|
| A | 最大挖掘半徑 | mm | 10,735 |
| B | 最大挖掘半徑(地面) | mm | 10,445 |
| C | 最大挖掘深度 | mm | 6,755 |
| D | 最大卸載高度 | mm | 6,750 |
| E | 最小卸載高度 | mm | 2,980 |
| F | 最大挖掘高度 | mm | 9,630 |
| G | 最大斗品高度 | mm | 8,555 |
| H | 最大垂直挖掘深度 | mm | 1,155 |
| I | 最小垂直半徑 | mm | 10,095 |
| J | 最大挖掘半徑 (8'Level) | mm | 6,535 |
| K | 最小半徑 (8' LINE) | mm | 3,175 |
| L | 最小挖掘半徑 | mm | 1160 |
| M | 最小迴轉半徑 | mm | 4,715 |
| D. | 挖斗挖掘角度 | 度 | 186.2度 |

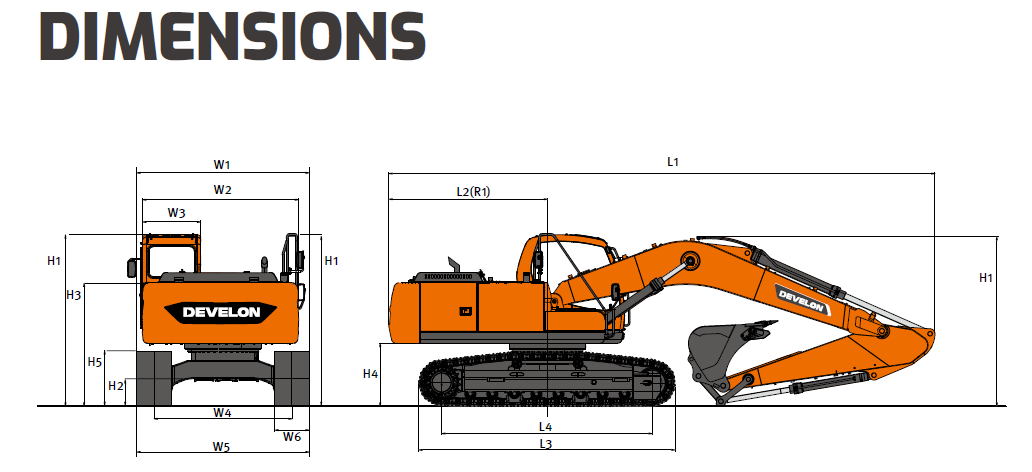

產品尺寸
| 代號 | 名稱 | 單位 |
|
| 大臂長度 | mm | 6,300 | |
| 小臂長度 | mm | 2,900 | |
| L1 | 全機長度 | mm | 11,530 |
| H1 | 全機高度 | mm | 4,185 |
| W1 | 全機寬度 | mm | 4,100 |
| L2/R1 | 後端回轉半徑 | mm | 3,800 |
| H2 | 最小離地高度 | mm | 725 |
| W2 | 車身寬度 | mm | 3,352 |
| W3 | 駕駛室寬度(車厝寬度) | mm | 1,010 |
| H3 | 車身離地高度 | mm | 2,507 |
| H4 | 配重器離地高度 | mm | 1,424 |
| H5 | 履帶高度 | mm | 1,195 |
| L3 | 履帶長度 | mm | 5,480 |
| L4 | 輪間距(履帶接地長度) | mm | 4,470 |
| W5 | 運輸時寬度 | mm | 4100 |
| W6 | 履帶寬度 | mm | 600 |
